發(fā)布時間：2021-02-28 瀏覽 次

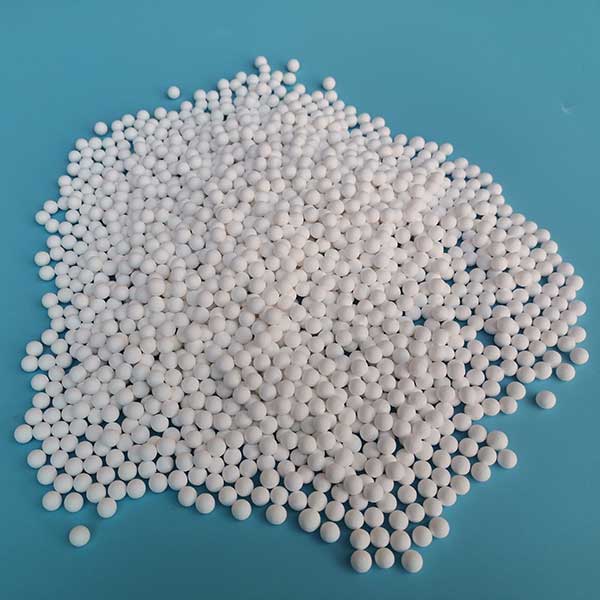

用活性氧化鋁球去除飲用水中的氟，當原水中含砷量超過0.05mg/L時，應通過試驗確定除氟的工藝參數(shù)。以活性氧化鋁球為濾料的除氟工藝，除氟濾池的原水含氟量宜小于10mg/L，懸浮物不宜超過5mg/L。
活性氧化鋁球的粒徑不得大于2.5mm，一般宜為0.4～1.5mm。活性氧化鋁球應有足夠的機械強度。在原水接觸濾料之前，宜降低pH值，其降低值應通過技術(shù)經(jīng)濟比較確定，一般宜調(diào)整到6.0～7.0之間。原水可采用投加硫酸、鹽酸、醋酸等酸性溶液或投加二氧化碳氣體降低pH值，投加量應根據(jù)原水堿度和pH值計算或通過試驗來確定。
濾池的濾速可按下列兩種方式采用： (1)當濾池進水pH值大于7.0時，應采用間斷運行方式，其設(shè)計濾速為2～3m/h，連續(xù)運行時間4～6h，間斷4～6ｘ。 (2)當進水pH值小于7.0時，可采用連續(xù)運行方式，其濾速為6～10m/h。原水通過濾料層的流向可采用自下而上或自上而下方式。 當采用硫酸溶液調(diào)節(jié)pH值時，宜采用自上而下方式。當采用二氧化碳調(diào)節(jié)pH值時，宜采用自下而上方式。單個濾池除氟周期終點出水的含氟量可稍高于1mg/L，并應根據(jù)混合調(diào)節(jié)它的能力確定終點含氟量值，但混合后處理水含氟量應不大于1.0mg/L。濾料的周期吸附容量主要根據(jù)原水含氟量、pH值、濾速、濾層厚度、終點含氟量及濾料性能等因素來選定。 (1)當采用硫酸溶液調(diào)節(jié)pH值為6.0～6.5時，一般可為4～5g(F)/kg(Al2O3)。(2)當采用二氧化碳調(diào)節(jié)pH值為6.5～7.0時，一般可為3～4g(F)/kg(Al2O3)。
單個濾池濾料厚度按下列規(guī)定采用： (1)當原水含氟量小于4mg/L時，濾料厚度宜大于1.5m；(2)當原水含氟量在4～10mgL時，濾料厚度宜大于1.8m。 注：當采用硫酸調(diào)pH值，規(guī)模較小、濾速轉(zhuǎn)低時，濾層厚度可降為0.8～1.2m。
掃一掃，關(guān)注我們
